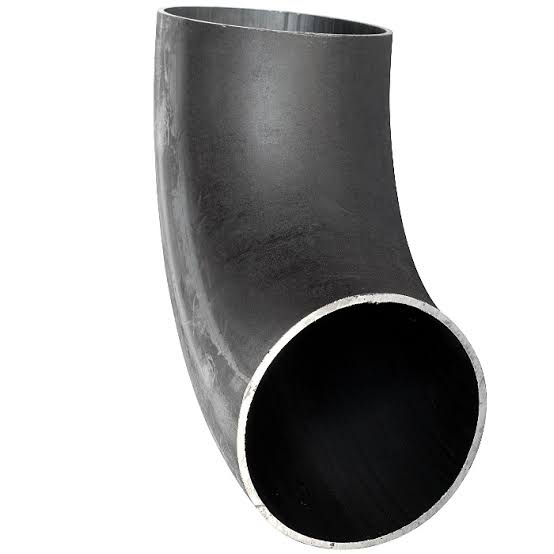

Как подобрать диаметр стального отвода
Подбор стального отвода начинается с точного соответствия его размеров параметрам трубы, потому что от этого зависит качество сварного соединения, герметичность и пропускная способность всей линии. Для монтажа трубопроводов применяют стоманени колена за тръби, размеры которых выбирают с учетом наружного диаметра трубы, толщины стенки и рабочего давления в системе. При этом ориентироваться только на условный проход недостаточно: перед покупкой необходимо сопоставить фактические размеры соединяемых элементов и убедиться, что они подходят друг к другу.
Почему диаметр отвода должен соответствовать трубе
Основная задача отвода — изменить направление трубопровода без резкого ухудшения его пропускной способности. Поэтому проходное сечение детали должно соответствовать основной магистрали. Если поставить слишком узкий отвод, скорость потока внутри него возрастет, а гидравлические потери увеличатся.
При выборе обычно проверяют несколько параметров:
- номинальный диаметр трубопровода DN;
- фактический наружный диаметр трубы;
- толщину стенки трубы и отвода;
- рабочее давление и температуру среды;
- тип соединения — сварной, резьбовой или фланцевый.
Особенно часто проблемы возникают при попытке подобрать деталь только по привычному обозначению диаметра в дюймах. Например, условный размер трубы не всегда совпадает с ее реальным наружным диаметром, поэтому перед заказом лучше сверяться с техническими таблицами конкретного стандарта.
Чем отличаются DN и наружный диаметр
DN — это номинальный, или условный, размер прохода. Он используется для унификации трубопроводной арматуры и соединительных деталей, но не является точным результатом измерения трубы штангенциркулем.
Например, для распространенных стальных труб могут использоваться такие соответствия:
- DN 15 — наружный диаметр около 21,3 мм.
- DN 20 — около 26,9 мм.
- DN 25 — около 33,7 мм.
- DN 40 — около 48,3 мм.
- DN 50 — около 60,3 мм.
- DN 100 — около 114,3 мм.
Конкретные размеры зависят от стандарта изготовления. Именно поэтому обозначения DN 50 недостаточно, если необходимо заказать сварной отвод для уже смонтированной трубы. Лучше знать наружный диаметр и толщину стенки.
Как влияет толщина стенки
Две трубы с одинаковым наружным диаметром могут иметь разную толщину стенки. В результате внутреннее проходное сечение у них будет отличаться. Для сварного соединения желательно, чтобы стенки трубы и отвода были максимально близкими по толщине.
Слишком большая разница создает несколько проблем: усложняется подготовка кромок, становится труднее получить равномерный сварной шов, а в зоне перехода могут появляться дополнительные напряжения.
Перед покупкой стоит:
- измерить наружный диаметр трубы;
- определить толщину ее стенки;
- проверить размер и исполнение отвода по каталогу производителя;
- убедиться, что деталь рассчитана на нужное давление.
Для ответственных систем дополнительно учитывают марку стали и температурный режим. Это особенно важно для отопления, пара, технологических линий и трубопроводов с повышенным рабочим давлением.
Нужно ли учитывать радиус отвода
Диаметр определяет совместимость детали с трубой, но радиус влияет на движение среды внутри системы. Наиболее распространены отводы 45° и 90°, причем модели одного диаметра могут иметь разный радиус изгиба.
Отвод с большим радиусом создает более плавное изменение направления потока. Это помогает уменьшить местное гидравлическое сопротивление, шум и вероятность появления зон сильной турбулентности. Короткий радиус удобнее там, где пространство для монтажа ограничено.
Чем выше скорость жидкости или газа, тем заметнее влияние формы отвода. Поэтому в производительных насосных системах и магистралях большого диаметра радиус желательно учитывать еще на этапе расчета трубопровода.
Типичные ошибки при выборе
Одна из самых частых ошибок — ориентироваться только на название диаметра без проверки размеров. Вторая проблема — покупка отвода с неподходящей толщиной стенки. Также встречается ситуация, когда человек измеряет внутренний проход старой трубы и пытается найти деталь точно такого же размера.
Для сварных стальных труб правильнее сначала определить наружный диаметр. Если маркировка сохранилась, дополнительно следует проверить стандарт трубы, толщину стенки и номинальный размер.
Чтобы правильно подобрать диаметр стального отвода, нужно сопоставить его с конкретной трубой по DN, наружному диаметру и толщине стенки. Для сварных соединений особенно важна точная геометрическая совместимость деталей. Дополнительно учитывают давление, температуру, марку стали, угол и радиус отвода. Такой подход помогает получить ровное соединение, сохранить расчетную пропускную способность трубопровода и избежать проблем при монтаже и дальнейшей эксплуатации.
